Het systeem waarbij de E3D toolchanger de Z-waarde van de 4 tools bepaalt ligt vast in de vooringestelde systeemfiles. Dat betekent dat je per tool een Z-homing papertest doet om te bepalen wat de afwijking per tool is ten opzichte van T0, dat is de meest linker tool.
Eerst moet je dan nog wel vooraf bepalen wat de Z-afwijking is van T0 ten opzichte van de Z-waarde van het wagentje dat de tools oppikt. Dat gebeurt door dat kale wagentje met een schakelaartje onder het wagentje de Z-waarde=0 op het bed te laten homen. Daarna kun je gaan printen met elke tool want die afwijking per tool heb je allemaal gemeten en opgenomen in d econfig file zodat er niets fout gaat met het bed. Dat vind ik allemaal best omslachtig.
Het liefst zou ik elk van de 4 Tools, dus T0 t/m T3 gewoon elke printbeurt XY en Z laten homen, en dan kan je er ook gelijk één uitkiezen om de bed mesh te doen.
Die 4 Z-waardes neem je vervolgens als Z=0 waarde per Tool en klaar. Dat werkt bij de Voron die ik met TAP Z-homing heb draaien geweldig! Wat je ook doet met je bed of met je hotend, gantry enzovoorts. Het maakt niet uit want de nozzle wordt als mechanische Z- homing tip gebruikt.
En als ik toch bezig ben: Waarom niet gelijk een zelfzoekende toolchanger maken?
In plaats van precies te bepalen met passen en meten waar elke tool moet worden opgepikt en weggezet gewoon via een gidssysteem precies richten en wanneer er gewisseld moet worden van tool ook gelijk uitkomen bij de juiste tool. Geen X-Y instellingen gedoe meer. Want als er ook maar iets verandert als gevolg van mechanische stress in het frame of door kleine afwijkingen van de X en Y homing, gaat het oppikken en wegbrengen van tools regelmatig fout.
Het credo lijkt nu nog te zijn: Als de E3D toolchanger het doet, moet je er verder vooral van afblijven. Dat komt mij helemaal niet zo uit omdat ik mijn printers nogal eens van plek verwissel. En dat blijkt niet altijd goed te gaan.
Dus die 2 zaken ga ik uitzoeken en als het kan, ook bouwen!
Nadat ik de homing schakelaars voor X en Y op de E3D toolchanger had geïnstalleerd, had ik eindelijk een fatsoenlijk startpunt om de pickup en parking van het gereedschap af te stellen.
Oorspronkelijk gebruikte ik sensorloze homing, maar dit veroorzaakte wisselende offset-waarden van de X- en Y-posities van de machine. Het gereedschap kon dus niet consequent worden opgepakt of thuisgebracht na een reset.
Nu werkt alles prima en veranderen de X-Y waarden niet meer na een reset.
Wat ik dis was om eerst wat macro’s te maken voor een eenmalige instelling van de X en Y positie van de 4 gereedschappen voor de positionering van de gereedschapskop. Als je dit niet doet, moet je elke keer dat je de waarde van X wilt veranderen, alle X waarden handmatig veranderen in 8 macro’s.
Dit is gedaan met een aantal globale variabelen. Nadat deze in een macro zijn gedefinieerd, moeten ze worden aangeroepen voordat ze worden gebruikt. In Config.g heb ik een verwijzing gemaakt om de macro van de globals.g macro aan te roepen, zodat deze telkens wordt uitgevoerd als je de Duet opstart.
In config.g heb ik na de Tool definities de M98 code toegevoegd om de globale definitie van de gebruikte variabelen te starten:
M98 P”0:/sys/globals.g” ; Maak globale variabelen aan in deze globals.g macro
Dit macrobestand ziet er in mijn geval als volgt uit en wees u ervan bewust dat de werkelijke variabelen per machine zullen verschillen, maar dit kan u een uitgangspunt geven:
global T0_X_dock=-12.3 ; X-Parkeerpositie van gereedschap 0
global T0_Y_dock=225.2 ; Y-Parkeerpositie van gereedschap 0
global T1_X_dock=80 ; X-Parkeerpositie van gereedschap 1
global T1_Y_dock=225.9 ; Y-Parkeerpositie van gereedschap 1
global T2_X_dock=212 ; X-Parkeerpositie van gereedschap 2
global T2_Y_dock=226 ; Y-Parkeerpositie van gereedschap 2
global T3_X_dock=304.7 ; X-Parkeerpositie van gereedschap 3
global T3_Y_dock=225,4 ; Y-Parkeerpositie van gereedschap 3
De bestanden tfree 1-3 en tpre 1-3 zien er dan zo uit voor T0, en je kunt de anderen maken door gewoon T1 , T2 of T3 in te vullen waar nu T0 staat:
;tpre0.g
;opgeroepen voordat gereedschap 0 is geselecteerd
;Koppeling ontgrendelen
M98 P”Coupler – Unlock.g”
;Verplaatsen naar locatie
G1 X{global.T0_X_dock} Y200 F50000 ; was X-10.5
;Naar binnen
G1 X{global.T0_X_dock} Y220 F50000
;Verzamelen
G1 X{global.T0_X_dock} Y229.2 F1000 ;was f2500
G1 Y{global.T0_Y_dock} F1000
;Koppeling sluiten
M98 P”Coupler – Lock.g”
WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING! WAARSCHUWING!
Als u niet-standaardlengte hotends gebruikt, moet u ervoor zorgen dat het bed voldoende is verlaagd VOORDAT u het gereedschap loskoppelt!
G91
G1 Z10 F1000
G90
;Verplaatsen
G1 X{global.T0_X_dock} Y150 F10000; was 4000
En ik heb wat macro’s gemaakt om te controleren waar de gereedschapskop staat, recht voor de gereedschappen T0-T3:
; fit_T0.g
;aangeroepen om het gereedschap vlak voor het dock te plaatsen
G91
G1 Z4 F1000
G1 Y-10 F2000
G90
G53 G1 X150 Y100 F20000
;Naar binnen
G53 G1 X{global.T0_X_dock} Y150 F10000
G53 G1 X{global.T0_X_dock} Y200 F10000
G53 G1 X{global.T0_X_dock} Y220 F10000
Als u wilt controleren of u de juiste wijzigingen in globals.g hebt aangebracht, moet u weten dat de nieuwe waarden in de variabelenmacro globals.g pas worden gelezen als u opnieuw opstart. [Als u de waarden op een andere manier wilt herdefiniëren zonder opnieuw op te starten, hebt u een ander type aanroepfunctie nodig].
Mijn E3D toolchanger bleek steeds wat af te wijken van de exacte X-Y locaties elke keer dat ik een homing van de machine uitvoerde,.
Dit werd duidelijk nadat ik probeerde de exacte posities van de pickup van het gereedschap af te stellen, nadat ik had gehomed.
Elke keer als ik de pick-up posities opnieuw afstelde, werkte hij goed en de volgende dag was hij net weer een beetje anders. Dan stemde ik hem opnieuw af, en na een dag zat hij er weer naast. Niet veel, maar slechts 0,1 mm of iets meer. Maar het gaf wel problemen met het wisselen van de Tools.
Dus- na wat lezen vond ik dat anderen dit probleem ook hadden en kwam met een oplossing: Gewoon een paar goede X- en Y-homeschakelaars plaatsen!
Ik vond zelfs de te printen 3d-onderdelen voor de montage van deze schakelaars. Bedankt hiervoor, mensen!
De schakelaars zijn van hetzelfde type als voor de Z-schakelaar.
X-axis end switchY-axis end switch
Ik heb de mounts in PETG carbon geprint op mijn Prusa mini en beide schakelaars op de E3D toolchanger gemonteerd.
Hierna heb ik config. g en de homing files aangepast, zie hiervoor de rest van mijn post:
CONFIG.G CHANGES
; Endstops
M574 X1 S1 P”xstop” ; X min active high endstop switch
M574 Y1 S1 P”ystop” ; Y min active high endstop switch
M574 C0 ; no C endstop
M574 Z0 P”nil” ; no Z endstop switch, free up Z endstop input as Z endstop switch. (I changed this part for correct working with RRF3.3+)
NEW HOMING FILES:
; homex.g
; called to home the x axis
M98 P”homey.g” ; Home Y always before homing X
G91 ; use relative positioning
G1 H2 Z3 F5000 ; lift Z 3mm
G1 H1 X-400 F15000 ; move left 400mm, stopping at the endstop
G1 X5 F15000 ; move away from end
G1 H1 X-400 F2000 ; move left 400mm, stopping at the endstop
G1 X2 F2000 ; move away from end
G1 H2 Z-3 F1200 ; lower Z
G90 ; back to absolute positioning
; homeall.g
; called to home all axes;
M98 P”homec.g” ; Home C (ToolHead)
M98 P”homex.g” ; Home X
M98 P”homez.g” ; Home Z
G1 X150 Y-49 Z20 F15000 ; Park
; homey.g
; called to home the Y axis
G91 ; use relative positioning
G1 H2 Z3 F5000 ; lift Z 3mm BED DOWN
G1 H1 Y-400 F15000 ; move to the front 400mm, stopping at the endstop
G1 Y5 F15000 ; move away from end
G1 H1 Y-400 F2000 ; move to the front 400mm, stopping at the endstop
G1 Y2 F2000 ; move away from end
G1 H2 Z-3 F1200 ; move Z BED UP
G90 ; back to absolute positioning
Z homing did not change and remains as is:
; homez.g
; called to home the Z axis
M98 P”Coupler – Unlock.g” ; Open Coupler
G91 ; Relative mode
G1 H2 Z5 F5000 ; Lower the bed
G90 ; back to absolute positioning
G1 X150 Y100 F50000 ; Position the endstop above the bed centre
M558 F1000 ; speed to 1000
G30 ; probe x 1
M558 F300 ; speed to 300
G30 ; probe x 1
Tool T2 en T3 (3e en 4e van links) zitten bij de standaard bouw op ca 1.5 mm van elkaar waardoor de toolfan van T2 vrijwel geen lucht meer kan aanzuigen. De rechter tool T3 komt met de nieuwe aangepaste adapter 3 mm naar rechts, waardoor de linker tool T2 weer lucht kan aanzuigen met de doorzichtige fan en het koelblok van T2 kan koelen van de Hymera Direct Drive extruder.Met deze aangepaste adapter schuift de betreffende tool 3 mm op, waardoor je ten opzichte van de linker tool 3 mm extra ruimte krijgt.
Daarmee is er net genoeg ruimte gemaakt voor de toolfan van de links naastgelegen tool om het koelblok te koelen.
Plaats deze adapter dus op de 2e en 4e plek bij Tool 1 en 3.
Daarmee zijn de eerste (T0) en 3e tool (T2) qua koeling gered!
Links de originele versie, rechts mijn in Autodesk Fusion 360 aangepaste versie voor de tools op positie T1 en T3 (2e en 4e).
Ik ben bezig met het kalibreren van de gereedschappen, de algemene instellingen enzovoorts, zodat ik verder kan gaan met de rest van de tools.
Daarbij stel ik altijd alle tools in op instellingen die ik afleid ten opzichte van de eerste tool T0.
Op deze manier, mocht er iets veranderen, heb ik een solide referentie.
Morgen ga ik de 2 andere Hemera direct drive tools bouwen en installeren en mogelijk kan ik dan eindelijk mijn Benchy testpint printen met alle 4 de tools!
Vorig week heb ik de E3D toolchanger 3d printer kit besteld en vandaag heb ik hem (bijna helemaal) gebouwd.
De levering ging wat stroef vanuit Engeland, vanwege de BTW en inklaringskosten die je in NL moet betalen.
Omdat mijn Voron 2.4 wel snel is, maar niet alles in één dag kon printen, moet ik nog 3 extruders in elkaar zetten.

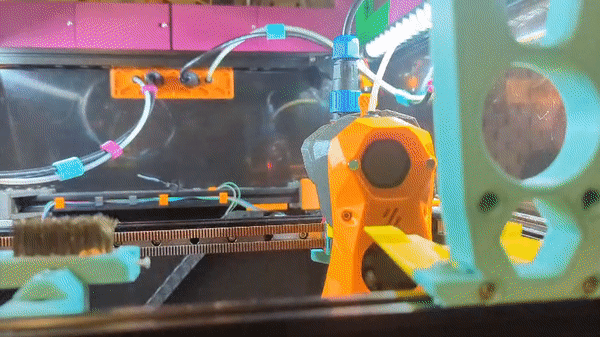

Hieronder zie je mijn opname met een Hemera direct drive extruder aan de rechterkant gemonteerd.
Om alles te kunnen volgen op de video heb ik alle snelheden van de tool change even 10x langzamer gezet.
Na de eerste dag proefdraaien heb ik het originele Duet2wifi board gewisseld voor een Chinese clone.
Van de clone is de wifi onberispelijk, maar de nieuwe updated wifi module op de originele Duet2wifi is ook met alle updates niet goed aan de praat te krijgen.
Elke keer wanneer ik na een config aanpassing een remote reboot uitvoer loopt de wifi vast en connect het board uiteindelijk fictief naar IP adres 255.255.255.255.
Alle sites nagezocht voor hulp, maar niets gevonden.
Gebrek aan ervaring kan het bijna niet zijn, ik heb voldoende printers prima op duet2wifi draaien.
Voor de zekerheid heb ik een originele Duet ethernet print besteld, dan kan ik het originele board ombouwen naar duet2ethernet en kan ik het i.i.g. nog gebruiken.
Ik heb de versie met 4 tools besteld, de direct drive hemera’s. Ik wil namelijk ook met soft filament werken.
Het fijne van deze experimentele printer is dat alles met Duet werkt, en ik heb daar behoorlijk wat ervaring mee opgedaan.
De E3D TC wordt mijn eerste semi-pro multicolor printer.
Ik heb een Ender3 pro met MMU2S, een A30M met Chimera dual nozzle en een I3BearV3 met dual magnetic carriages.
Maar van deze 3 systemen is er geen welke echt perfecte prints maakt. Ze hebben wel elk hun specifieke kwaliteiten en kenmerken.
De Ender3/MMU2S kan snel PLA en PETG printen met 5 kleuren maar vergt een filament spillage tower op het bed en is erg omslachtig en langzaam in gebruik.
DeA30M met Chimera is lekker snel en groot (300x300x400mm) in bouwvolume. Maar de printkwaliteit is op zijn best redelijk te noemen. De dual nozzle Chimera met de nozzles op gelijke hoogte raakt bij elke beweging toch net met de niet gebruikte nozzle het topje van het door de actieve extruder neergelegde filament. En dat geeft vegen met als resultaat een minder mooie print. Toch gebruik ik dit redelijk veel, met name voor snelle proefprints en op 0,2 0f zelfs 0,3 mm layer height. Dat gaat prima.
DE I2Bear met de magnetic hotends is een mooie machine, redelijk snel maar lawaaiig vanwege de x-homing op basis van sensorless homing klapt dit met behhrlijkw at herrie bij elke tool change. Verder een prima printer met goede dual color resultaten. Ook het gebruik van verschillende soo1rten filament is mogelijk.
De eerste foto’s van de bouw van de E3D toolchanger:
Ik heb alles met oranje ASA geprint op de Voron 2.4 op 150mm/s en 0,2mm met de E3DV6 direct drive Voron extruder en een 0.4 mm koperen nozzle. Dat ging weer prima!
Overigens valt er wel wat op te merken over deze kit.
Het is absoluut geen ‘out of the box’ werkend systeem.
De hardware is voortreffelijk, de handleidingen ook, beter dan alles dat ik ooit gezien heb.
De Duet en Duex combinatie is perfect en alle kabeltjes en schroefjes, moertjes, palletjes, tandwieltjes enzovoorts zijn mooi gelabeld en van prima kwaliteit.
De beschikbare config files, macro files en voorbeeld print files zijn ook prima om mee te starten.
En daar zit het probleem voor niet- kundigen: Alle waarden staan op de best mogelijke configuratie ingesteld.
En afhankelijk van je keuzes qua extruder, wel of geen bowden enzovoorts heb je hier en daar wat aanpassingen te doen.
Ik heb alles moeten herijken qua ophaal Y-waarden in de tool changer files voordat de tool ook echt netjes werd opgepakt en teruggebracht.
Daarnaast bleek dat de tool pickup heel nauwkeurig moet worden afgesteld om het slot in en uit te kunnen van de extruder platen.
Daarvoor moet je snappen hoe dat is gebouwd, vooral ook in de firmware.
Dan snap je dat het systeem elke keer bij de start moet resetten naar de startstand, en dat maakt het systeem dan het referentiepunt. Vrevolgens moet je meten waar 1) de open stand zit en 2) de op slot stand zit. Die waarden moet je als C waarden invullen in de pickup-én terugbreng macro’s.
Wat ik ook lastig vind is dat er (nog) geen sensors bij zitten om te checken of de tools in gebruik zijn of geparkeerd zijn.
Dat betekent dat je zomaar een commando kan geven om een homeall te doen terwijl er nog een tool aan de pickup hangt.
Dat zou ik graag willen weten want dan programmeer je daaromheen.
En zo zijn er nog wat zaken zoals geen filament sensor op de tools, geen led verlichting aan de pickup maar daar heb ik al een handig beugeltje voor gezien.
Dus een heel leuk en goed systeem, z’n geld waard en kwalitatief hoogstaand materiaal, design ook mooi en nog veel aan te sleutelen. Gelukkig!
Ik ga in ieder geval mijn Z-homing files van de eerder gebouwde mullti- extruder machines met Duet hergebruiken.
Omdat deze E3D met een pre-homing werkt zonder dat de tools aan de pickup hangen, zul je af en toe een Tool op Z-afstand ten opzichte van de pickup-waarde moeten calibreren.
En ook de onderlinge verschillen in X en Y natuurlijk, ten opzichte van Tool0.
Daar heb ik ook een paar leuke macro knutsels voor liggen!
Volgende week weer verder!
gaatje en pijpje geplaatst om de magneetkoppeling met de inbus schroef te kunnen stellen
