Zoals altijd wanneer ik iets echt goed wil doen, kost het even tijd…
De overgang naar warmtepomp zodat we geen gas meer nodig hebben is aardig gelukt met de installatie van een lucht-lucht warmtepomp installatie voor de begane grond.
We hebben de binnen-unit in de woonkamer, net naast de trap naar boven geplaatst zodat we later ook gemakkelijk een tweede binnen-unit kunnen maken op de eerste verdieping.
KOELEN EN VERWARMEN MET LUCHT MOGELIJK?
Maar misschien is er ook een andere manier om boven te koelen en vooral: te verwarmen. Want de binnen-unit in de woonkamer is ruim bemeten en draait vrijwel altijd op de silent modus. Dat geldt zowel voor verwarmen als koelen. Dus heb ik het plan opgevat om een deel van de output van de binnen-unit met een luchtsysteem naar de eerste verdieping te brengen en ook de retourstroom terug naar de circulatie-inlaat van de lucht bovenaan de binnen-unit te voeren.
LUCHT PICK-UP VOOR AIRCO-BINNENUNIT
Eerst heb ik de adapter voor de lucht pickup van de airco’s binnen-unit ontworpen. Dit is voor zover ik heb kunnen ontdekken, niet standaard te koop. Omdat de luchtflap van de binnen-unit moet kunnen bewegen heb ik de lucht pick-up met een circulaire cutout met de bewegingsradius van die luchtflap ontworpen.
Mijn eerste ontwerp van de lucht pick-up past over de helft van de lucht-uitstroom opening aan de voorkant, onderzijde van de airco binnen-unit. Dat is prima als je zowel in de woonkamer als boven wilt koelen of verarmen.
Wanneer je primair boven wilt koelen of verarmen en maar een klein deel beneden, heb ik een ontwerp gemaakt dat helemaal over de lucht uitstroom past. Aan de onderkant, onder de beweegbare flap, blijft dan altijd nog een strook over waardoor lucht de woonkamer in stroomt. Dat kan je zo laten maar dat kun je natuurlijk ook dichtmaken. Ik heb dat getest met een dunne strook plastic foam-schuim ertussen en dat werkt prima om geen lucht meer in de woonkamer te laten.
Zie onderstaand ontwerp van de lucht-pickup die over de gehele breedte van de luchtuitstroom gebruikt kan worden:
HOE GROTE DELEN IN ABS PRINTEN (MIJN MANIER)
Ik print dit soort grote delen met mijn grote Voron 2.4-600 en bovenstaande adapter heb ik diagonaal moeten printen vanwege de lengte. Deze Voron staat ingesteld voor ABS met een heated bed op 120 graden en de extruder staat ingesteld op 265 graden. De toolfan draait bij mij voor dit soort prints gewoon op 100%, ongeacht het feit dat ABS dat niet nodig schijnt te hebben. Het geeft me gewoon betere resultaten op deze manier. Ik gebruik support met 87% overhang instelling met ‘tree’-instelling. Alles wordt geprint met 100% infill maar lage wanddikte van 1.6mm en de nozzle die ik altijd gebruik voor deze prints is 0.8mm, layer height is 0.4mm en de printsnelheid 120mm/s, en wanneer ik met infill werk dus geen 100% infill, staat de snelheid van de infill op dezelfde snelheid als de gewone layersnelheid, dus 120mm/s. O ja, ik heb alleen maar een brim nodig bij deze printen en ABS wanneer ik lange objecten print. Alles onder 10cm breedte en/of lengte kan gewoon zonder brim. het hotbed is een 6mm alu plaat met daaronder een 750 Watt 600/600 230V silicon zelfklevende mat en erop een magneetplaat, ook zelfklevend, Bovenop zit een Tronxy steelsheet van 600x610mm met een bijzondere pei-laag: niet grof maar ook niet heel fijn. De pei is daarnaast dubbelzijdig en het werkt perfect met ABS maar helemaal niet met PETG (blijft vastzitten, ook NA afkoelen) , EASY ABS en gemiddeld OK met PLA (niet veel hechting).
Het heeft heel wat tijd geduurd voordat ik voor deze printer (met Canbus head) de optimale instellingen voor dit type ABS heb gevonden. Ik draai nu met deze instellingen bijna alle soorten ABS, mits het echt normale ABS is. Ik heb wel eens zogenaamd EASY ABS geprobeerd maar door de lage vloeitemperatuur daarvan loopt dat niet lekker op deze Voron. Maar op mijn iBear, gewoon open in de omgevingslucht, draait dat EASY ABS perfect, op PETG instellingen. Wonderlijk maar ook wel prima!
LUCHTKANALEN INSTALLEREN
Het werk aan de luchtkanalen was allemaal toch wat meer puzzelen dan ik had gedacht: Natuurlijk eerst de gaten in de muur tussen woonkamer en trap maken.

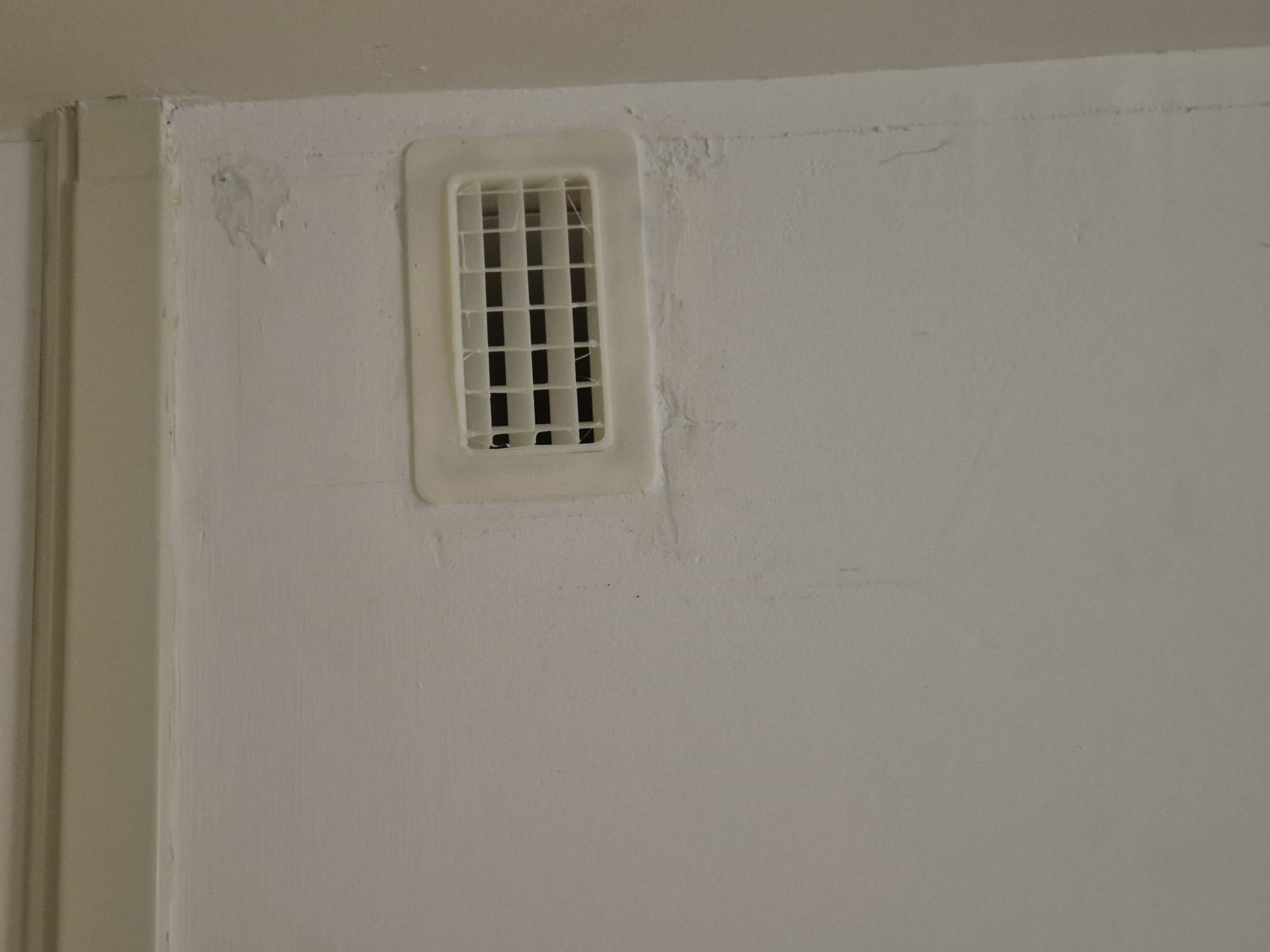

Daarin heb ik doorvoerpassingen gemaakt met een kraag op de wand, zie bovenstaande foto. De luchtbuizen die ik gebruik zijn 110x55mm buitendiameter en deze schuiven door de muurkragen heen. Dat past heel netjes.
IN-LINE FANS: WELKE WERKT HET BEST?
Om de lucht naar boven te krijgen heb ik verschillende opties geprobeerd want de luchtstroom die vanuit de binnen-unit komt bleek onvoldoende druk te geven om nog een beetje luchtstroom in de slaapkamer over te houden.

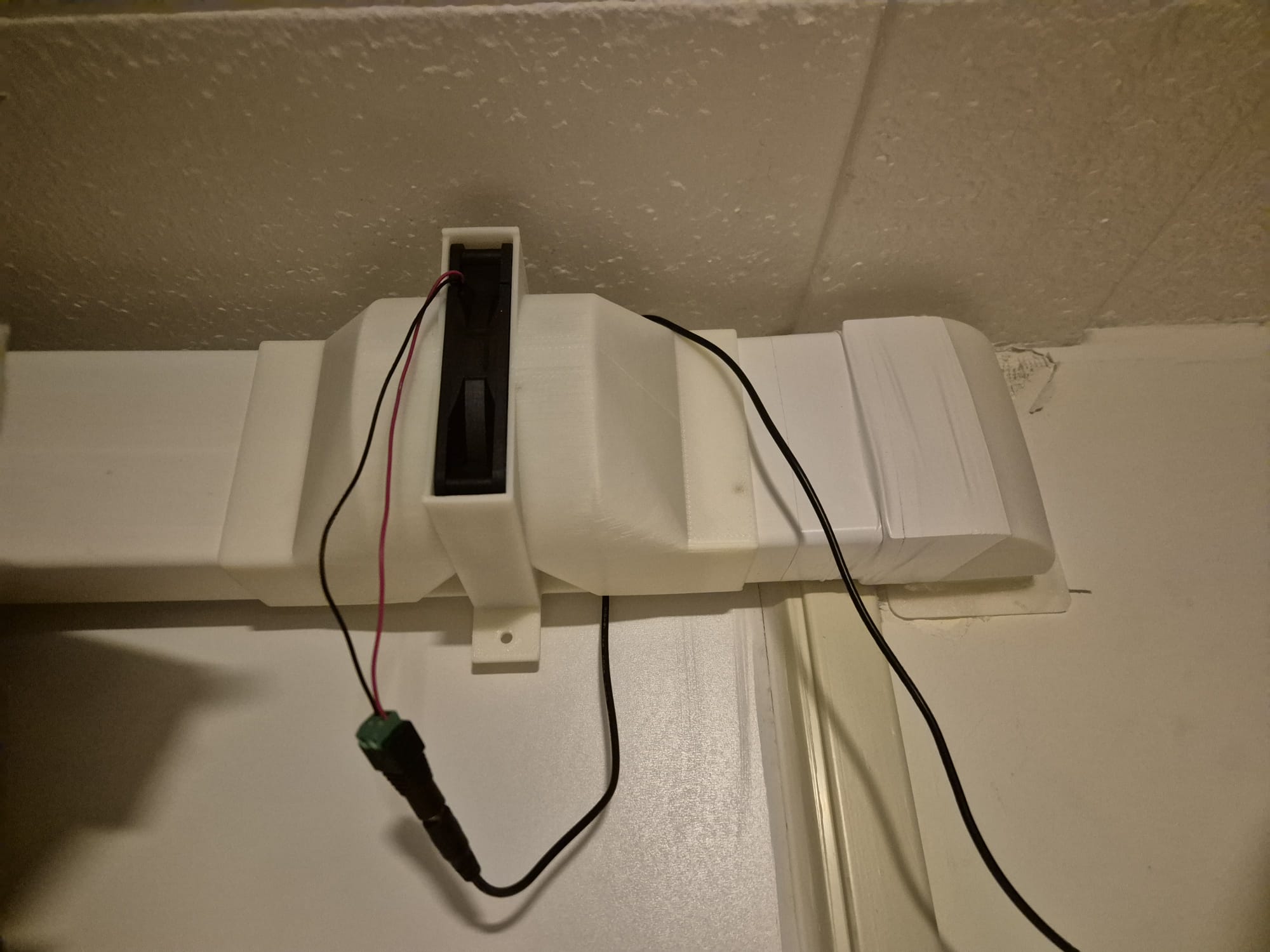

Daarom heb ik geëxperimenteerd met eerst een 120mm in-line ventilator op 12 V en daarna één op 230 Volt. De oplossing met 230 Volt ventilator in-line leek goed te werken maar de luchtstroom was toch nog onvoldoende om de koude lucht in de slaapkamer te brengen.

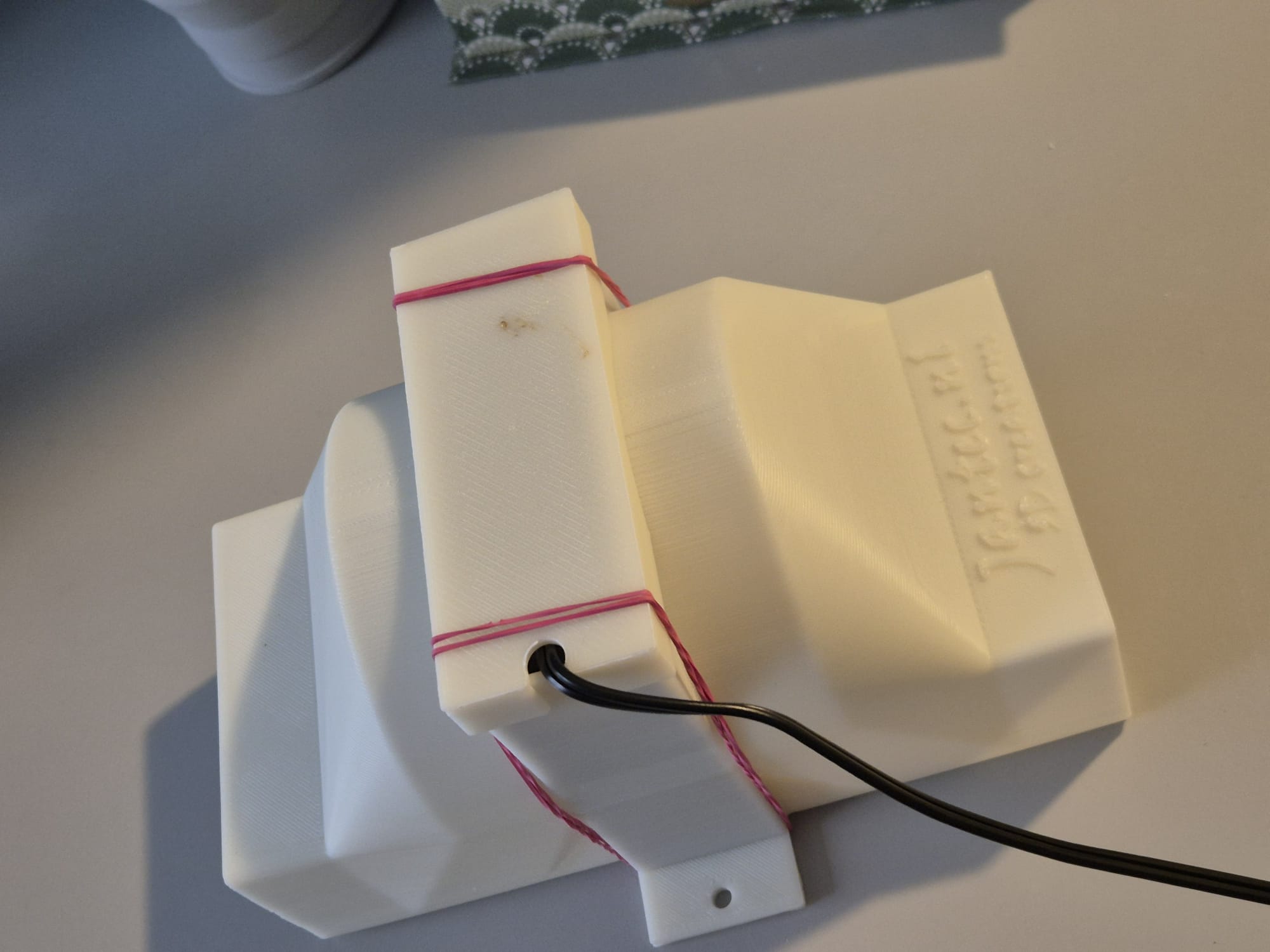

3D-ontworpen in-line fan adapter:

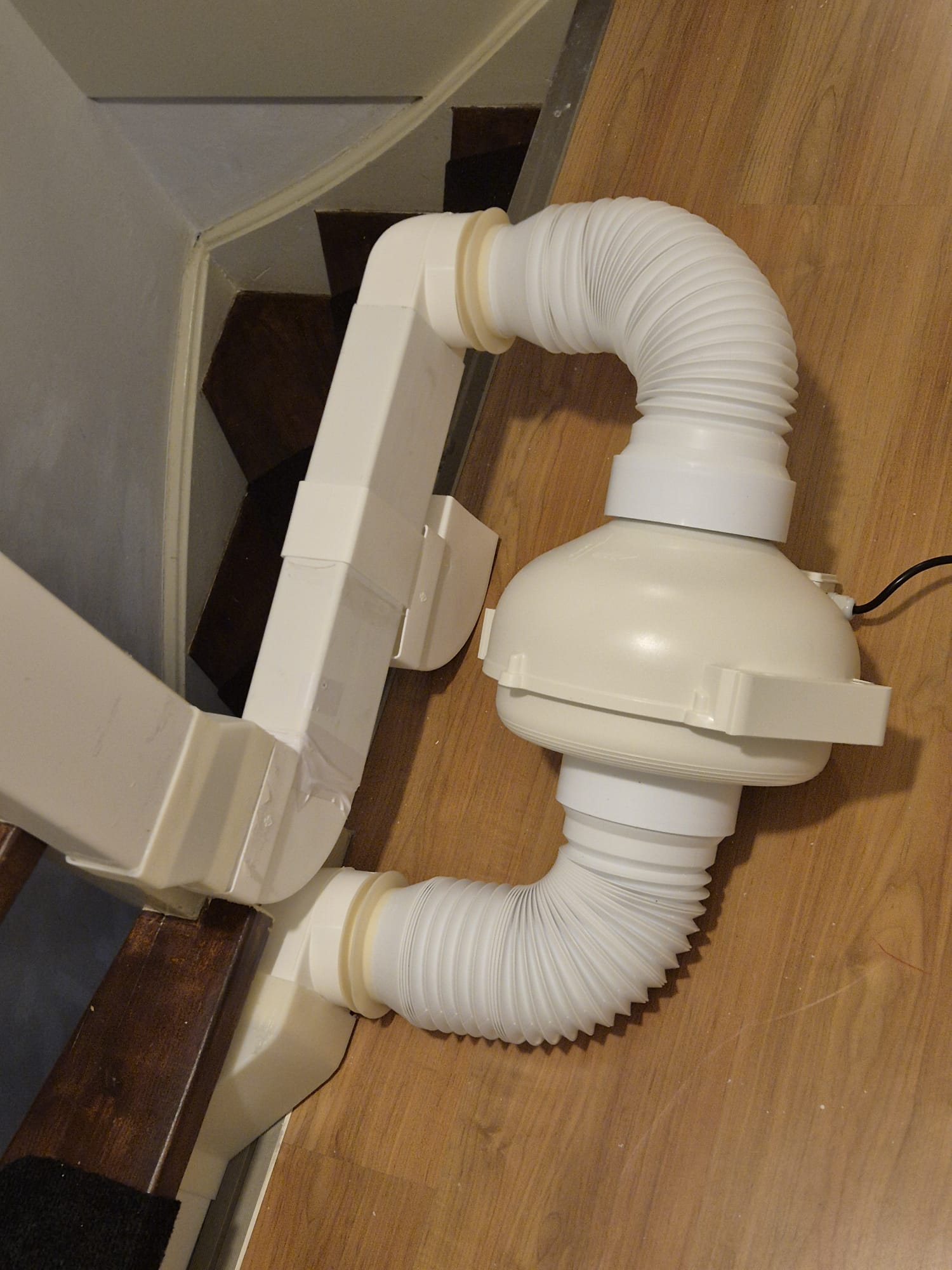

Uiteindelijk heb ik een 50Watt in-line ventilator getest en dit werkte heel goed!
MONTAGE LUCHTKANALEN EN FAN
Nu nog even alles op de goede plek monteren.

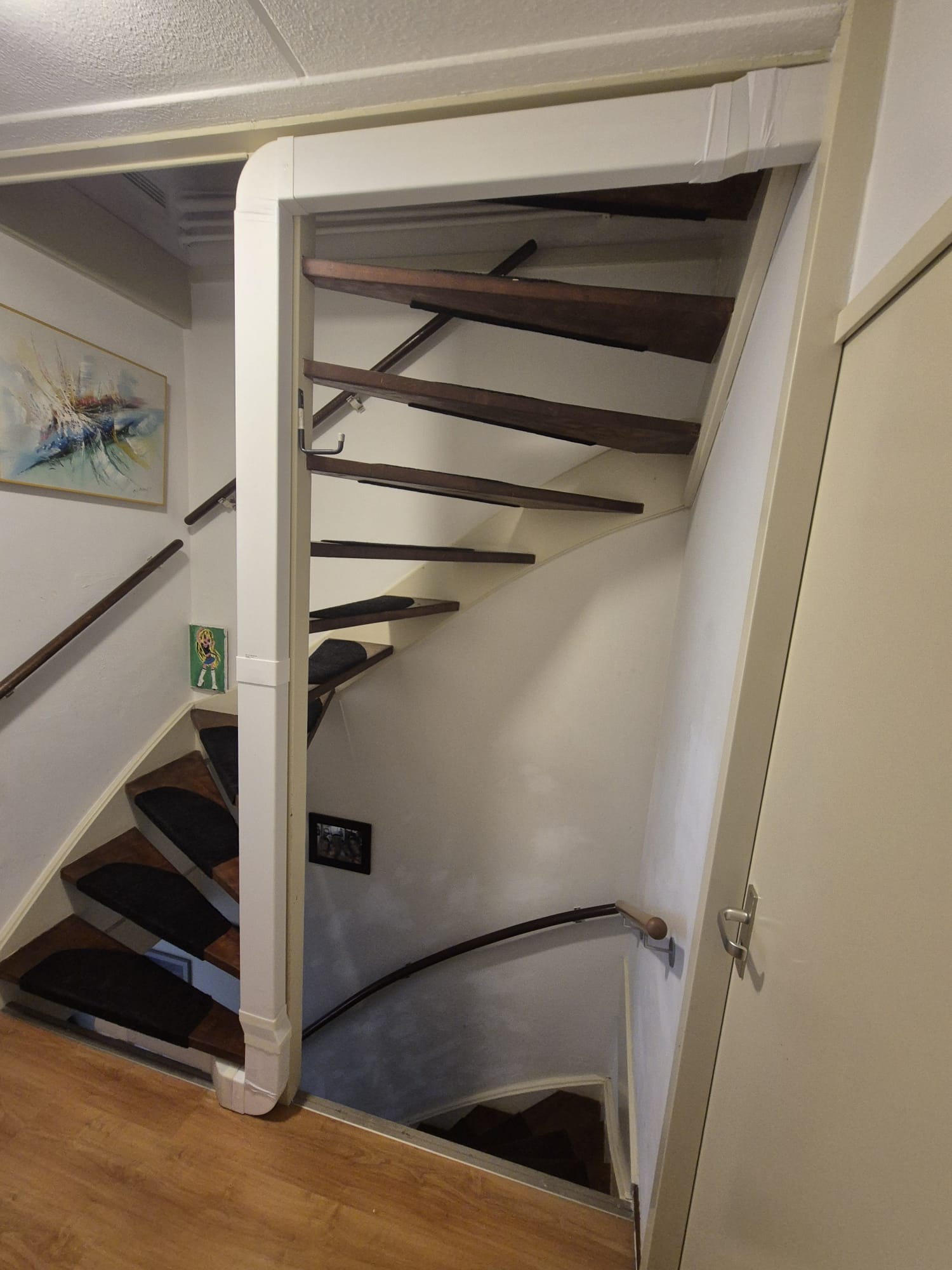

Het blijkt best lastig te zijn om in een bestaande woning met luchtkanalen aan de gang te gaan. Je wilt eigenlijk een weg zonder krappe bochten en den liefst met een 100-150mm ronde buis werken.
Daarom experimenteer ik eerst met deze 110/55 mm rechthoekige pijpen. Als alles werkt ga ik de kortste weg van binnen-unit naar de eerste en tweede verdieping bepalen, door de vloeren.
Als dat niet kan of geen kortere luchtweg oplevert, ga ik kijken of die tweede binnen-unit op de eerste verdieping kan worden gemonteerd…
MAKEN OPHANGBEUGEL
MAKEN OPHANGBEUGEL VOOR IN-LINE 50 WATT FAN
De in-line 50-Watt ventilator unit heeft nogal wat aanpassingen nodig om in mijn tijdelijke installatie op te nemen. De in- en uitgangen zijn 98mm rond buitendiameter en daarvoor moet ik aanpassingen maken naar de bestaande buizen op een plek waar dat niet in de weg zit. Dat wordt dus mijn 3d printhok, tegen het plafond.

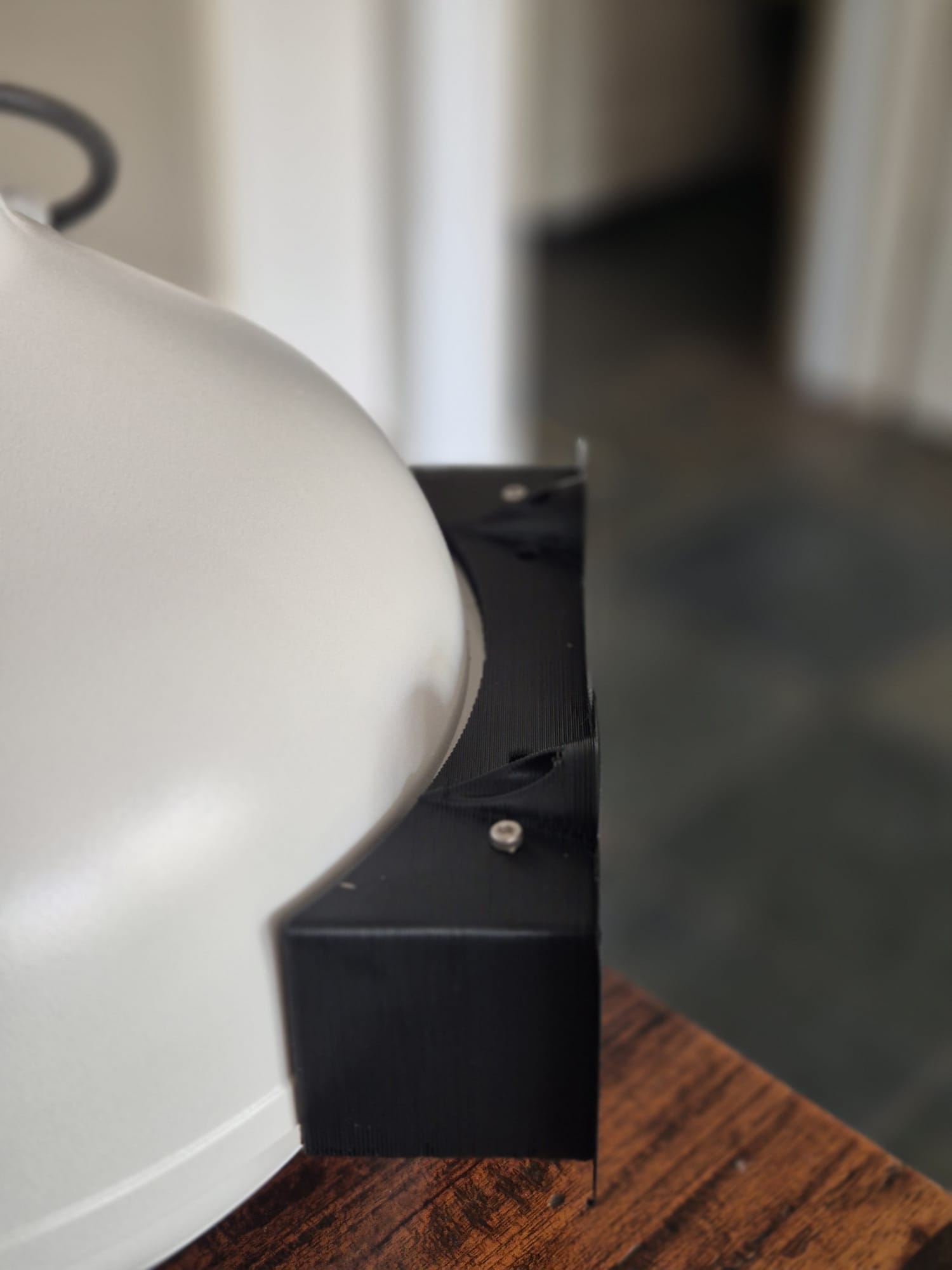

De montagebeugel voor de 50Watt in-line ventilatorunit heb ik alvast ontworpen en geprint:
